Артикул:
tss-029144
Цена по запросу
Бесплатная техническая консультация, помощь в подборе - ЗВОНИТЕ!
Доставка по России.
Доставка по Москве и МО.
Самовывоз.
Доставка по России.
Доставка по Москве и МО.
Самовывоз.

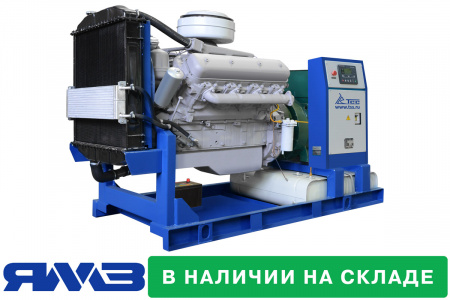

Описание
Основная мощность: 100 кВт
Резервная мощность: 110 кВт
Двигатель: ЯМЗ-238М2-45
Генератор: Linz Pro22M E/4
Резервная мощность: 110 кВт
Двигатель: ЯМЗ-238М2-45
Генератор: Linz Pro22M E/4
Оптимальное решение для заказчиков с ориентацией на импортозамещение. Постоянными заказчиками ДЭС на основе двигателей ЯМЗ являются такие структуры как МЧС, МВД, крупнейшие предприятия ТЭК, АПК и других отраслей.
Генераторы линейки ТСС Славянка разработаны для применения в качестве резервного или автономного источника электроснабжения объектов общего назначения, нуждающихся в сопоставимой электрической мощности. Постоянными заказчиками ДЭС на основе двигателей ЯМЗ являются такие структуры как МЧС, МВД, крупнейшие предприятия ТЭК, АПК и других отраслей.
Технические характеристики
Общие характеристики
Серия | ТСС Славянка |
Мощность номинальная, кВт | 100 |
Мощность номинальная, кВА | 125 |
Мощность максимальная, кВт | 110 |
Мощность максимальная, кВА | 138 |
Коэффициент мощности | 0.8 |
Напряжение (В) | 400/230 |
Количество фаз | 3 |
Частота, Гц | 50 |
Номинальный ток (А) | 181 |
Объём системы охлаждения (л) | 51 |
Объём топливного бака (л) | 200 |
Расход топлива при 50% мощности л/ч | 15.4 |
Расход топлива при 75% мощности л/ч | 24.1 |
Расход топлива при 100% мощности л/ч | 30.8 |
Автономная работа на 75% нагрузки без дозаправ (ч) | 8 |
Степень автоматизации | 2 (автозапуск) |
Система аварийной остановки | да |
Датчик уровня топлива | да |
Установленный аккумулятор Ah/V | 90/120 |
Исполнение | Открытое |
Глушитель | промышленный |
Габариты радиатора (раст. от пола, В, Ш, мм) | 580, 720х750 |
Габаритные размеры (Д;Ш;В; мм) | 2670x1200x1650 |
Ресурс работы до кап. ремонта (ч) | 12000 |
Производитель двигателя | ЯМЗ |
Двигатель | ЯМЗ-238М2-45 |
Мощность двигателя максимальная, кВт | 193 |
Количество цилиндров | 8 |
Расположение цилиндров | V-образное |
Рабочий объём двигателя (л) | 14.86 |
Система впуска воздуха | без турбонаддува |
Регулятор оборотов | механический |
Рекомендуемый тип масла | 15W-40 |
Емкость масляной системы (л) | 22 |
Мощность генератора, кВт | 104 |
Система возбуждения | AREP |
КПД генератора, % | 95% |
Шаг обмотки | 2/3 |
Количество опорных подшипников | 1 |
Класс защиты обмотки | IP23 |
Степень изоляции | Н |
Точность регулировки напряжения (± %) | ± 1% |
Регулятор напряжения | AVR HVR30 |
Язык интерфейса контроллера | русский |
Масса, кг | 2050 |
Высота рамы (мм) | 120 |
Гарантия, срок (мес) | 24 месяца/1000 моточасов |
Двигатель ЯМЗ-238М2-45
Мощность номинальная, кВт | 176 |
Мощность максимальная, кВт | 193 |
Количество цилиндров | 8 |
Расположение цилиндров | V-образное |
Тактность двигателя | 4 |
Система охлаждения | жидкостная |
Система впуска воздуха | без турбонаддува |
Тип воздушного фильтра | фильтроэлемент |
Частота вращения коленвала (об/мин) | 1500 |
Диаметр цилиндра (мм) | 130 |
Ход поршня (мм) | 140 |
Степень сжатия в цилиндрах | 16.5:1 |
Регулятор оборотов | механический |
Пусковое устройство (стартер) | 8.2 |
Зарядный генератор (А) | 50 |
Удельный расход топлива (г/кВт*ч) | 227 |
Тип топливного фильтра | фильтроэлемент |
Рекомендуемый тип масла | 15W-40 |
Тип масляного фильтра | фильтроэлемент |
Удельный расход масла (г/кВт*ч) | 1.1 |
Ёмкость масляной системы (л) | 22 |
Вентилятор, Ø (мм), тип | осевой |
Масса, кг | 1075 |
Габаритные размеры (Д;Ш;В; мм) | 1020х1040х1220 |
Гарантия, срок (мес) | 24 месяца/1000 моточасов |
Постоянная мощность (кВт) | 104 |
Тип генератора | синхронный |
Система возбуждения | аналог AREP от Linz |
Напряжение (В) | 400 |
Номинальный ток (А) | 187 |
Частота вращения, об/мин | 1500 |
Частота, Гц | 50 |
Количество фаз | 3 |
Шаг обмотки | 2/3 |
Количество опорных подшипников | 1 |
Класс защиты обмотки | IP23 |
Степень изоляции | Н |
Регулятор напряжения | AVR HVR-11 |
Масса, кг | 454 |
Гарантия, срок (мес) | 12 |
Габаритные размеры (Д;Ш;В; мм) | 761x420x494 |
Язык интерфейса контроллера | русский |
Выбор режима измерения | да |
Класс защиты | IP54 |
Частота, Гц | 50 / 60 |
Потребляемая мощность, Вт | 1,1 |
Напряжение (В) | 7 - 33 |
Функция задержки запуска | да |
Диап. вх. напр. пер. тока для 3-фаз 4-провод (В) | 100 - 480 |
Количество подключаемых датчиков | 11 |
Сигнал тревоги - неудачный запуск ДГУ | да |
Сигнал/останов ДГУ от датчика темп ОЖ | да |
Сигнал/останов ДГУ от датчика давл масла | да |
Сигнал/останов ДГУ от датчика оборотов двиг | да |
Звуковой сигнал общей аварии | да |
Сигнал тревоги - общее предупреждение | да |
Сигнал тревоги - показатель низкого уровня топлива | да |
Сигнал тревоги/останов ДГУ - Общая неисправность | да |
Контроль напряжения АКБ | да |
Индикация силы тока | да |
Индикация числа оборотов двигателя | да |
Частотомер | да |
Счетчик часов наработки | да |
Индикация давления масла | да |
Индикация напряжения аккумулятора (В) | да |
Индикация активной мощности по 3ф. (кВт) | да |
Индикация мощности (кВт) | да |
Индикация суммарной активной мощности (кВт) | да |
Индикация суммарной реактивной мощности (кВАр) | да |
Счётчик выработанной электроэнергии (кВт/ч) | да |
Индикация уровня топлива в баке | да |
Журнал событий | да |
Останов по низкому напряжению | да |
Комплектация | упаковка, крепёж, паспорт, контроллер |
Габаритные размеры (Д;Ш;В; мм) | 144 х 144 х 53.3 |
Гарантия, срок (мес) | 12 |
Масса, кг | 0.6 |
Генератор Linz Pro22M E/4
Постоянная мощность (кВт) | 104 |
Тип генератора | синхронный |
Система возбуждения | аналог AREP от Linz |
Напряжение (В) | 400 |
Номинальный ток (А) | 187 |
Частота вращения, об/мин | 1500 |
Частота, Гц | 50 |
Количество фаз | 3 |
Шаг обмотки | 2/3 |
Количество опорных подшипников | 1 |
Класс защиты обмотки | IP23 |
Степень изоляции | Н |
Регулятор напряжения | AVR HVR-11 |
Масса, кг | 454 |
Гарантия, срок (мес) | 12 |
Габаритные размеры (Д;Ш;В; мм) | 761x420x494 |
Язык интерфейса контроллера | русский |
Выбор режима измерения | да |
Класс защиты | IP54 |
Частота, Гц | 50 / 60 |
Потребляемая мощность, Вт | 1,1 |
Напряжение (В) | 7 - 33 |
Функция задержки запуска | да |
Диап. вх. напр. пер. тока для 3-фаз 4-провод (В) | 100 - 480 |
Количество подключаемых датчиков | 11 |
Сигнал тревоги - неудачный запуск ДГУ | да |
Сигнал/останов ДГУ от датчика темп ОЖ | да |
Сигнал/останов ДГУ от датчика давл масла | да |
Сигнал/останов ДГУ от датчика оборотов двиг | да |
Звуковой сигнал общей аварии | да |
Сигнал тревоги - общее предупреждение | да |
Сигнал тревоги - показатель низкого уровня топлива | да |
Сигнал тревоги/останов ДГУ - Общая неисправность | да |
Контроль напряжения АКБ | да |
Индикация силы тока | да |
Индикация числа оборотов двигателя | да |
Частотомер | да |
Счетчик часов наработки | да |
Индикация давления масла | да |
Индикация напряжения аккумулятора (В) | да |
Индикация активной мощности по 3ф. (кВт) | да |
Индикация мощности (кВт) | да |
Индикация суммарной активной мощности (кВт) | да |
Индикация суммарной реактивной мощности (кВАр) | да |
Счётчик выработанной электроэнергии (кВт/ч) | да |
Индикация уровня топлива в баке | да |
Журнал событий | да |
Останов по низкому напряжению | да |
Комплектация | упаковка, крепёж, паспорт, контроллер |
Габаритные размеры (Д;Ш;В; мм) | 144 х 144 х 53.3 |
Гарантия, срок (мес) | 12 |
Масса, кг | 0.6 |
Контроллер Lovato RGK600
Язык интерфейса контроллера | русский |
Выбор режима измерения | да |
Класс защиты | IP54 |
Частота, Гц | 50 / 60 |
Потребляемая мощность, Вт | 1,1 |
Напряжение (В) | 7 - 33 |
Функция задержки запуска | да |
Диап. вх. напр. пер. тока для 3-фаз 4-провод (В) | 100 - 480 |
Количество подключаемых датчиков | 11 |
Сигнал тревоги - неудачный запуск ДГУ | да |
Сигнал/останов ДГУ от датчика темп ОЖ | да |
Сигнал/останов ДГУ от датчика давл масла | да |
Сигнал/останов ДГУ от датчика оборотов двиг | да |
Звуковой сигнал общей аварии | да |
Сигнал тревоги - общее предупреждение | да |
Сигнал тревоги - показатель низкого уровня топлива | да |
Сигнал тревоги/останов ДГУ - Общая неисправность | да |
Контроль напряжения АКБ | да |
Индикация силы тока | да |
Индикация числа оборотов двигателя | да |
Частотомер | да |
Счетчик часов наработки | да |
Индикация давления масла | да |
Индикация напряжения аккумулятора (В) | да |
Индикация активной мощности по 3ф. (кВт) | да |
Индикация мощности (кВт) | да |
Индикация суммарной активной мощности (кВт) | да |
Индикация суммарной реактивной мощности (кВАр) | да |
Счётчик выработанной электроэнергии (кВт/ч) | да |
Индикация уровня топлива в баке | да |
Журнал событий | да |
Останов по низкому напряжению | да |
Комплектация | упаковка, крепёж, паспорт, контроллер |
Габаритные размеры (Д;Ш;В; мм) | 144 х 144 х 53.3 |
Гарантия, срок (мес) | 12 |
Масса, кг | 0.6 |
